Transformadores

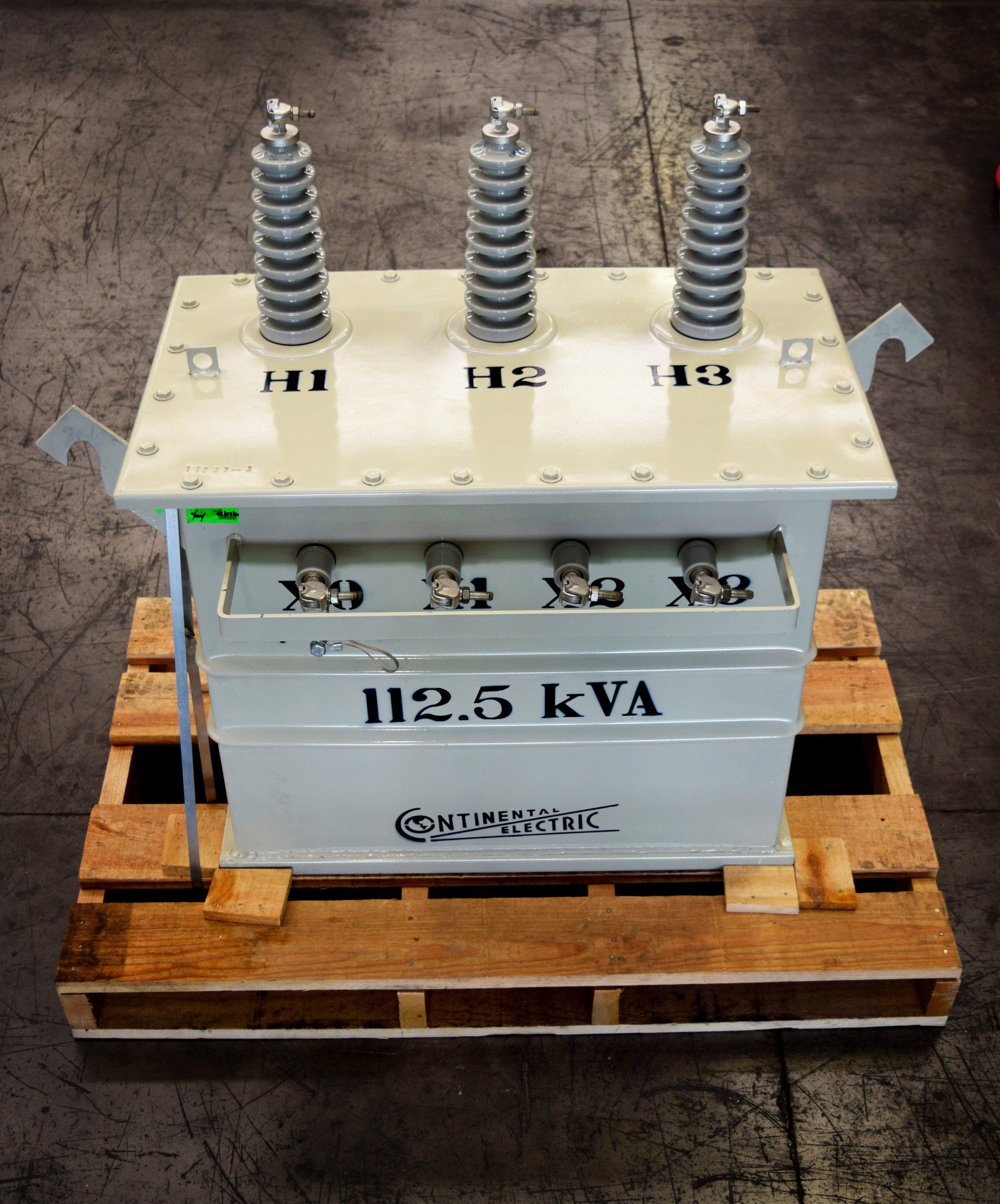

Tipo de enfriamiento OA, 3 fases 60hz. Con 4 derivaciones de 2.5% cada una, 2 arriba y 2 abajo voltaje nominal, conexión delta-estrella, con neutro accesible a través de una boquilla. Diseñado para operar a una altitud de 1,000 m.s.n.m., con una sobreelevación de temperatura de 65°c sobre una media de 30°c y una máxima de 40°c, sumergido en aceite dieléctrico mineral.

Voltajes primarios: 13200 – 23000 – 33000 – 34500…

Voltajes secundarios: 220/127v – 440/254v – 480/277v…

Normas: NRF-025-CFE (ANTES NORMA K DE CFE), NOM-002/ANCE.

Utilizados en redes eléctricos de distribución aérea públicas o privadas.

Cuando su uso es privado deben cumplir con las normas NMX-J-116, NOM 002/ANCE.

Cuando el transformador se debe ceder a CFE la norma correspondiente es NRF-025-CFE.

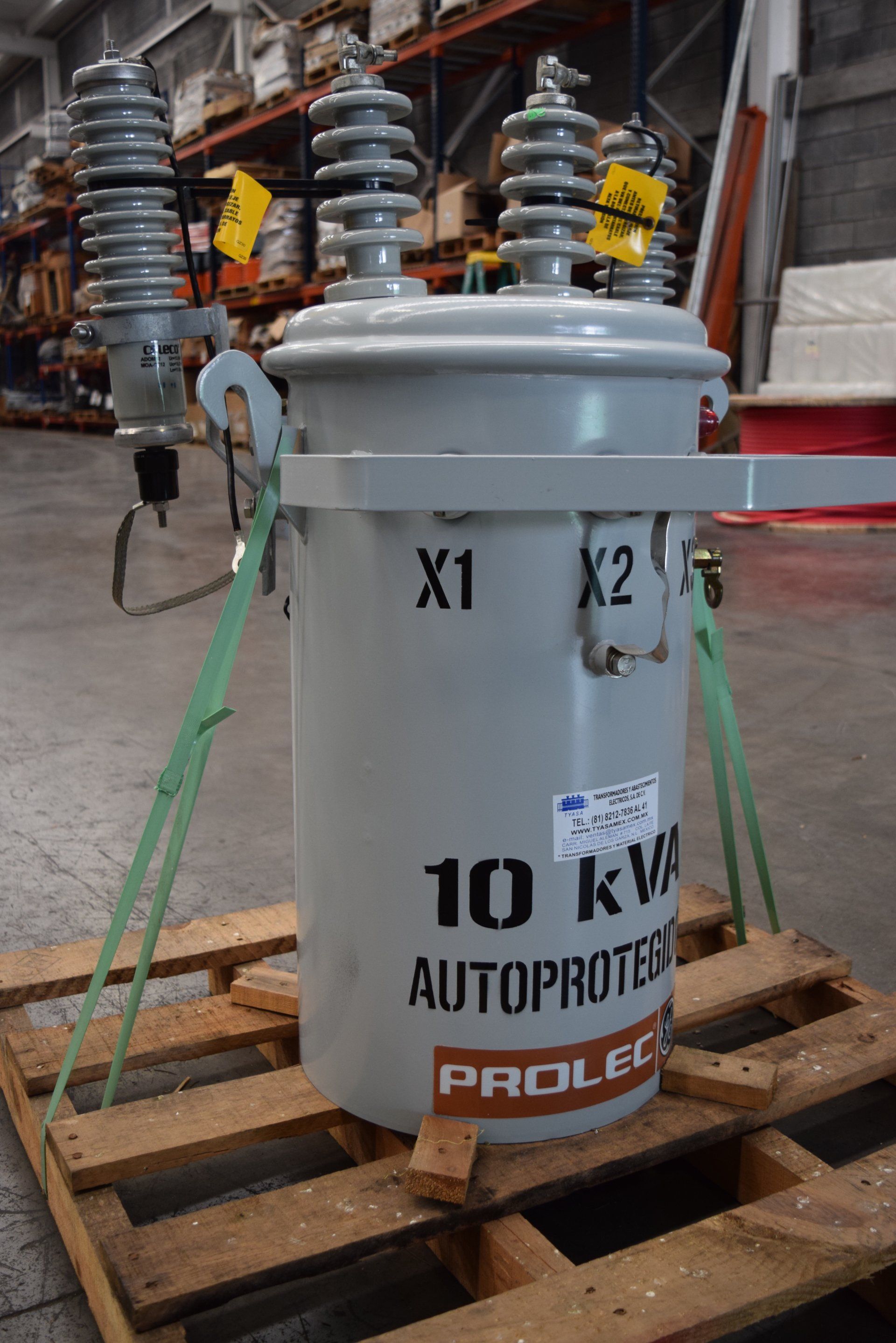

Tipo de enfriamiento OA, 1 fase, con 4 derivaciones de 2.5% cada una, 2 arriba y 2 abajo del voltaje nominal, conexión monofásica. Conexión paralelo o serie de tris hilos. Diseñado para operar a una altitud de 2300 m.s.n.m. con una sobreelevación de temperatura de 65°c sobre una media de 30°c y una máxima de 40°c, sumergido en aceite dieléctrico mineral, gabinete acero al carbón.

Opciones disponibles: convencionales, 2 bornes at, 1 borne at, auto protegido, tipo costa en acero inoxidable.

Voltajes primarios: 13200 – 23000 – 33000

Voltajes primarios: 13200yt/7620 – 23000yt/13200 – 33000/19050…

Voltajes secundarios: 120/240v

Normas: NRF-025-CFE (ANTES NORMA K DE CFE).

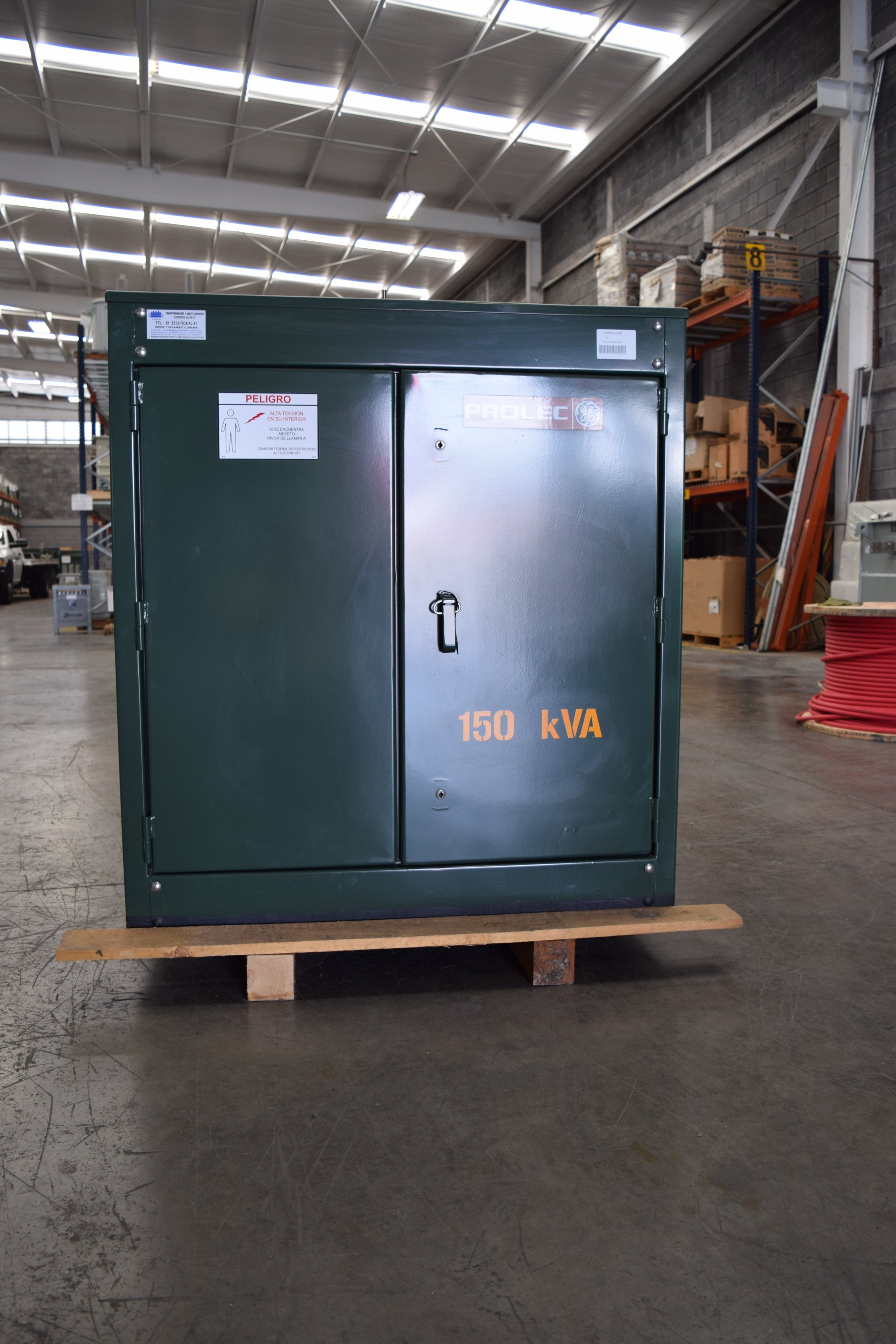

De frente muerto, fusibles de expulsión removibles desde el exterior en serie con fusible limitador de corriente de rango parcial (int.) En alta tensión 60hz , enfriamiento OA, con boquillas tipo pozo de 200 amps, con 4 derivaciones de 2.5% cada una, 2 arriba y 2 debajo de la tensión nominal, conexión disponibles delta / estrella, adecuado para operar hasta 2,300 m.s.n.m. con una sobreelevación de temperatura de 65°c sobre una media de 30°c y una máxima de 40°c, sumergido en aceite dieléctrico mineral.

Opciones disponibles: operación anillo, operación radial.

Voltajes primarios: 13200 – 23000 – 33000 – 34500…

Voltajes primarios: 13200yt/7620 – 23000yt/13200 – 33000/19050…

Voltajes secundarios: 220/127v – 440/254v – 480/277v…

Normas: NRF-025-CFE (antes norma K de CFE) y norma NMX-J-285.

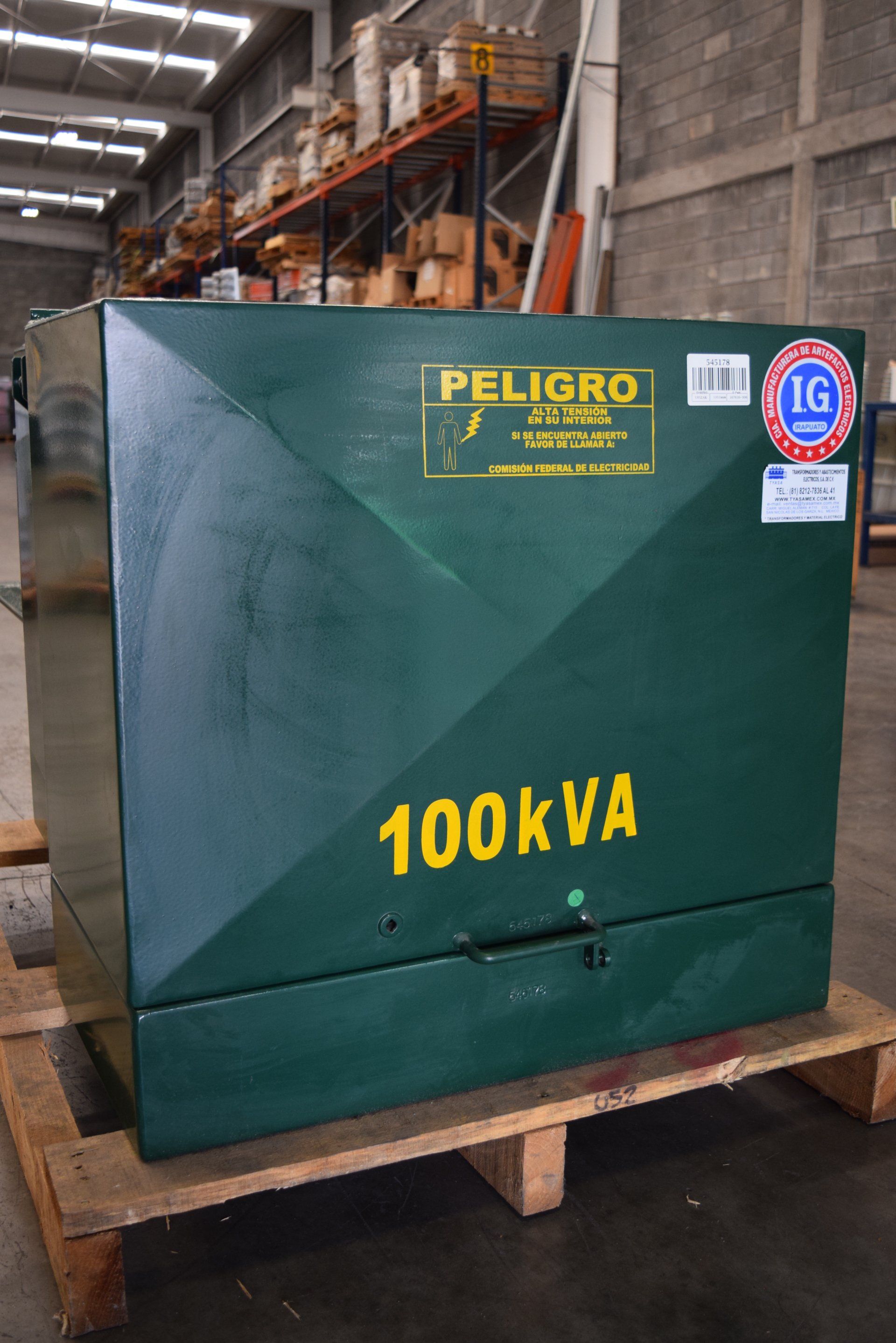

Enfriamiento OA, monofásico. En alta tensión con boquillas tipo pozo, con boquillas tipo pozo, con 4 derivaciones de 2.5 % c/u, 2 arriba y 2 abajo del voltaje nominal, conexión fase a tierra. En baja tensión conexión trifilar. Adecuado para operar hasta una altitud de 2,300 m.s.n.m con una sobreelevación de temperatura de 65 ° c sobre una medida de 30°c y una máxima de 40°c sumergido en aceite.

Opciones disponibles: operación anillo.

Voltajes primarios: 13200yt/7620 – 33000/19050…

Voltajes secundarios: 120/240v

Normas: NRF-025-CFE (antes norma K de CFE).

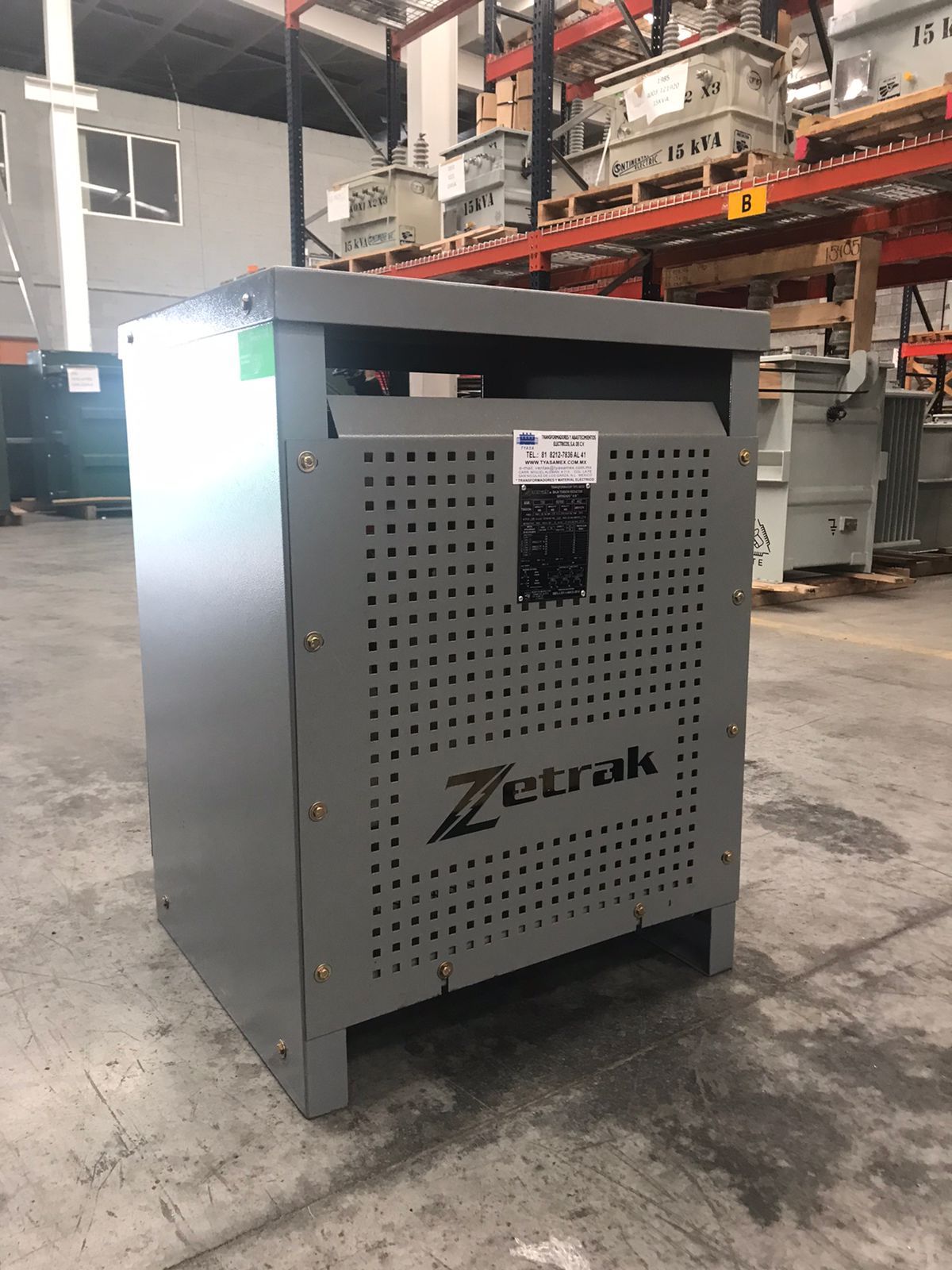

El transformador tipo seco cuenta con las siguientes características, gabinete nema 1 (uso interior), devanados: aluminio – aluminio, tipo de enfriamiento “AA”, 60hz., 150°c, sobreelevación de 2,300 m.s.n.m. conexión delta (primario), conexión estrella (secundario)con 4 derivaciones de 2.5% cada una, 2 arriba y 2 abajo del voltaje nominal, conexión Delta-Estrella o Estrella-Estrella (según como lo soliciten).

Opciones disponibles: trifásico, monofásico.

Voltajes primarios: 480 – 460 – 440 o voltaje especial

Voltajes secundarios: 220/127 – 380/220 – 440/254 – 460/266 – 480/277…

Normas: NMX-J-351-ANCE

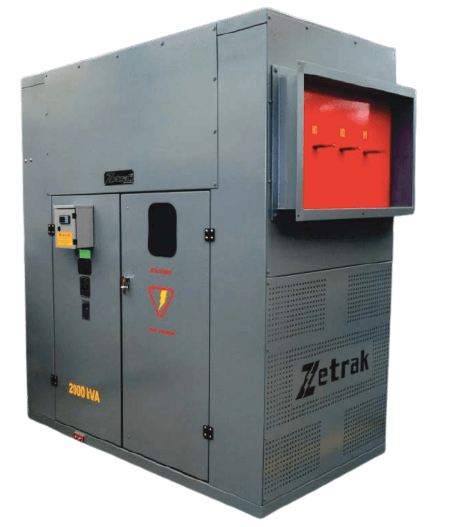

El transformador tipo seco cuenta con las siguientes características, gabinete nema 1 (uso interior), devanados: aluminio – aluminio, tipo de enfriamiento “AA”, 60hz., 150°c, sobreelevación de 2,300 m.s.n.m. conexión delta (primario), conexión estrella (secundario)con 4 derivaciones de 2.5% cada una, 2 arriba y 2 abajo del voltaje nominal, conexión Delta-Estrella o Estrella-Estrella (según como lo soliciten).

Opciones disponibles: trifásico, monofásico.

Voltajes primarios: 480 – 460 – 440 o voltaje especial

Voltajes secundarios: 220/127 – 380/220 – 440/254 – 460/266 – 480/277…

Normas: NMX-J-351-ANCE

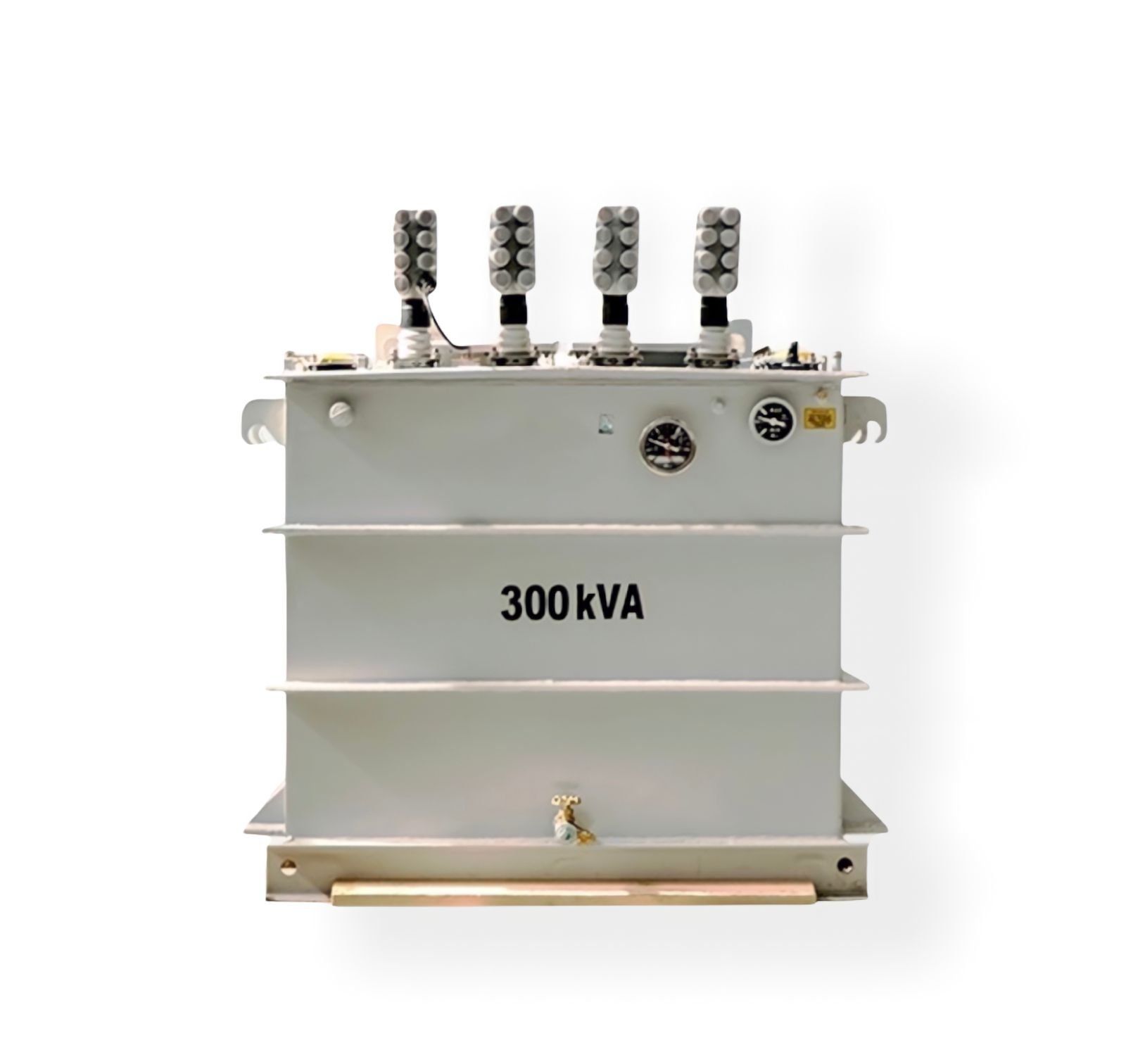

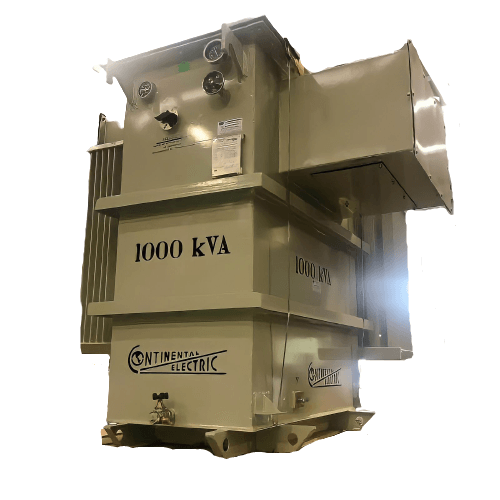

Frecuencia de operación estándar a 60hz., con una altitud de operación estándar 2300 m.s.n.m., conexión delta-estrella, cambiador de deriv. De cinco posiciones de 2.5% cada una, sobreelevación de temperatura de 55°c, tipo de enfriamiento ONAN.

Opciones disponibles: trifásico, monofásico.

Voltajes primarios: 13200 – 23000 – 33000 – 34500…

Voltajes secundarios: 220/127 – 380/220 – 440/254 – 460/266 – 480/277…

Normas: NMX-J-116-ANCE

Frecuencia de operación estándar a 60hz., con una altitud de operación estándar 2300 m.s.n.m., conexión delta-estrella, cambiador de deriv. De cinco posiciones de 2.5% cada una, sobreelevación de temperatura de 55°c, tipo de enfriamiento ONAN.

Opciones disponibles: trifásico, monofásico.

Voltajes primarios: 13200 – 23000 – 33000 – 34500…

Voltajes secundarios: 220/127 – 380/220 – 440/254 – 460/266 – 480/277…

Normas: NMX-J-116-ANCE

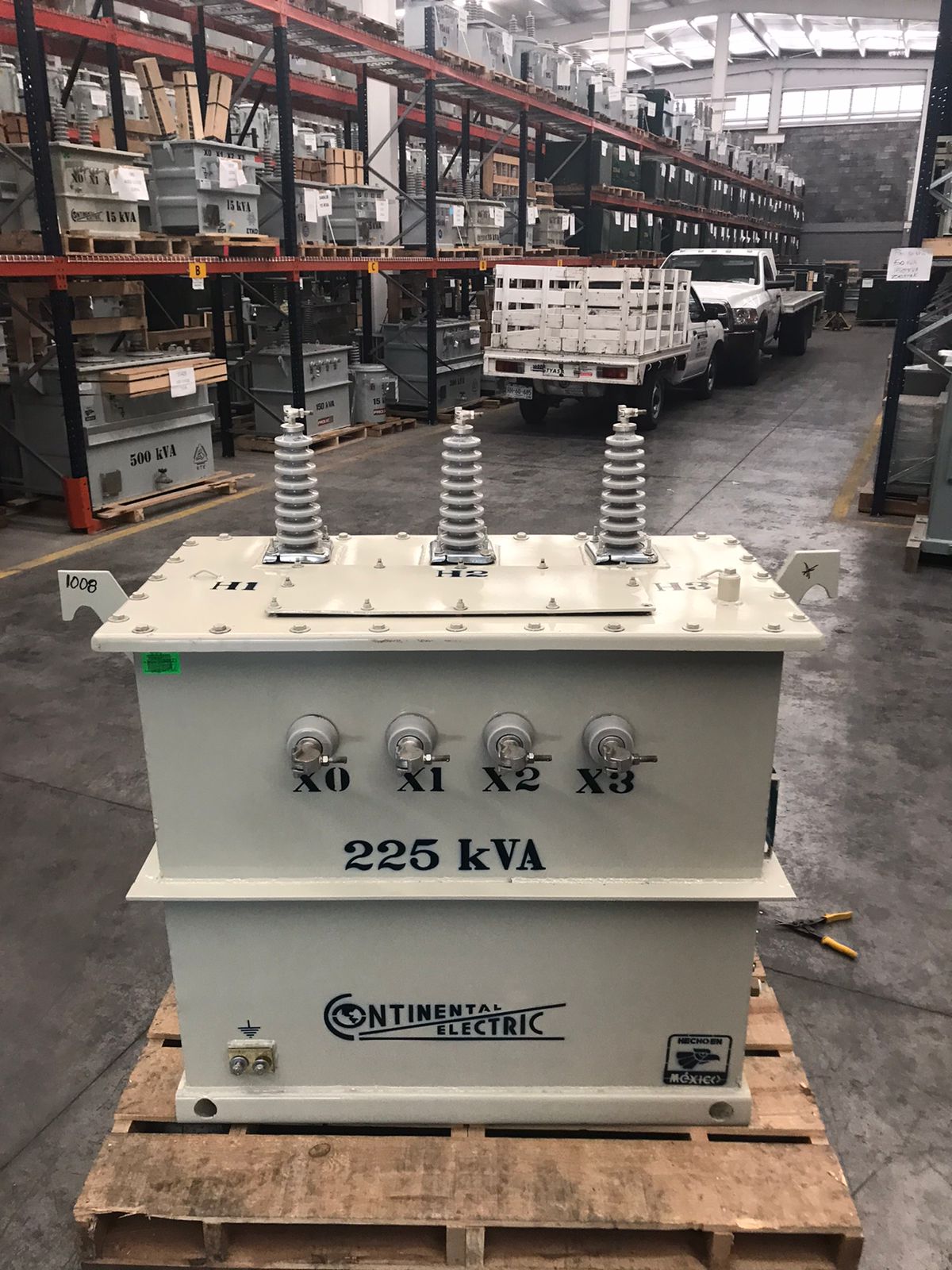

Frecuencia de operación estándar a 60hz., altitud de operación 2300 m.s.n.m., conexión delta-estrella o estrella-estrella, cambiador de derivaciones de cinco posiciones de 2.5% cada una, tipo de enfriamiento ONAN.

Opciones disponibles: trifásico, monofásico, operación anillo y radial.

Voltajes primarios: 13200 – 23000 – 33000 – 34500…

Voltajes secundarios: 220/127 – 380/220 – 440/254 – 460/266 – 480/277…

Normas: NMX-J-169-ANCE

Frecuencia de operación estándar a 60hz., altitud de operación 2300 m.s.n.m., conexión delta-estrella o estrella-estrella, cambiador de derivaciones de cinco posiciones de 2.5% cada una, tipo de enfriamiento ONAN.

Opciones disponibles: trifásico, monofásico, operación anillo y radial.

Voltajes primarios: 13200 – 23000 – 33000 – 34500…

Voltajes secundarios: 220/127 – 380/220 – 440/254 – 460/266 – 480/277…

Normas: NMX-J-169-ANCE
